Zawór antyzamrożeniowy

IBO 5/4″

Opis

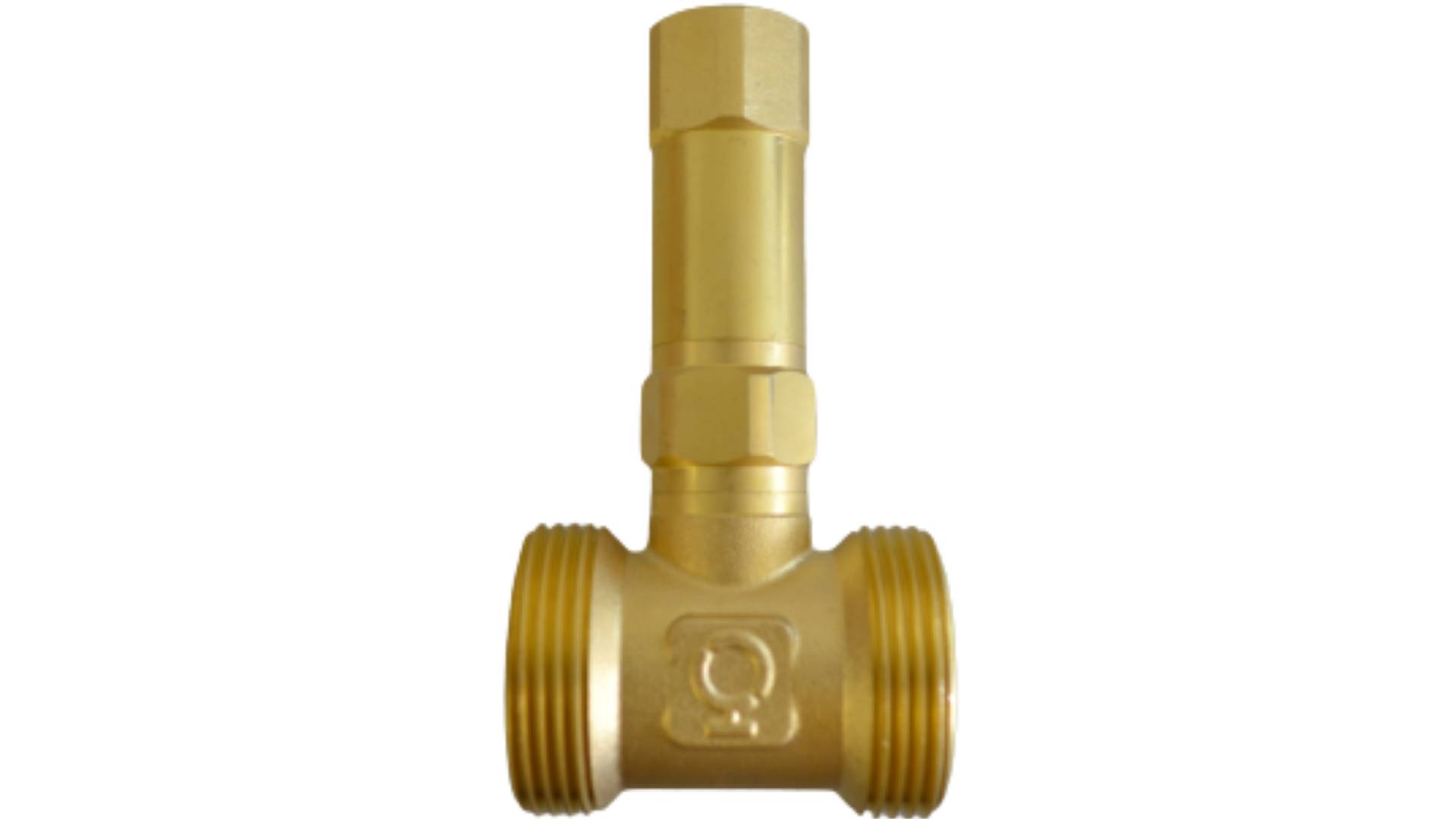

Zawór antyzamrożeniowy IBO 5/4″

Zawory antyzamrożeniowe z serii IW przeznaczone są do montażu w instalacjach, w których wykorzystywane są monoblokowe pompy ciepła, w celu ich zabezpieczenia przed zgęstnieniem czynnika oraz jego zamarzaniem. Działanie zaworu zależne jest od temperatury na zewnątrz, przy spadkach temperatury poniżej 0°C dochodzi do braku zasilania pompy, co wpływa na zatrzymanie przepływu czynnika oraz jego powolne zamarzanie. Wraz ze spadkiem temperatury poniżej 3°C zawór zostaje otwarty, umożliwiając odpływ czynnika, im bardziej temperatura się obniża, tym bardziej przepływ zostaje zwiększony. Jeżeli temperatura przekroczy 4°C zawór automatycznie zostanie zamknięty. Dodatkową zaletą jest możliwość szybkiej wymiany zaworu, dzięki trzyczęściowej konstrukcji: między korpusem zaworu a wkładem zamontowany jest zawór stopowy.

Cechy:

• • • • • korpus i element termiczny z mosiądzu,
        • praca w wąskim zakresie temperatur,
        • zawór stopowy zapewnia niezawodne, szczelne odcięcie,
        • działania tylko pod wpływem zmiany temperatury,
        • brak wpływu zmian ciśnienia,
        • łatwa instalacja za pomocą klucza do rur,
        • usuwa minimalną ilość wody wymaganą, aby zapobiec uszkodzeniom spowodowanym zamarzaniem.

Montaż:

W celu poprawności działania oraz wysokiej skuteczności, zalecany jest montaż zaworów zarówno na rurociągu zasilającym jak i powrotnym zewnętrznego wymiennika pompy ciepła. Zawory muszą być zamontowane w pozycji pionowej i skierowane do dołu, aby skutecznie odprowadzać czynnik. Instalacji zaworów należy dokonać w miejscu, w którym występują najniższe temperatury w całym systemie, z dala od potencjalnych źródeł ciepła, które mogłyby zakłócać prawidłowe działanie zaworów. Dodatkowym zaleceniem jest nieizolowanie zaworów, co również mogłoby zakłócić ich poprawne działanie. Zawory powinny być oddalone od siebie w poziomie o minimum 15 cm. Taką samą minimalną odległość należy zachować między dolną częścią zaworu (wkładem), a podłożem, nad którym jest zamontowany dolny zawór.

Właściwości techniczne:

• • • • • przyłącze: 1 1/4″,
        • medium: woda,
        • zakres pracy (medium): 0°C – 65°C,
        • zakres pracy (temperatura zewnętrzna): -30°C – 65°C,
        • temperatura zadziałania zaworu (medium): 3°C,
        • temperatura zamknięcia (medium): 4°C,
        • pełne otwarcie zaworu: 1°C,
        • przepływ maksymalny: 16 m3/h,
        • odpływ maksymalny: 1m3/h,
        • ciśnienie maksymalne: 8 bar.
