Zestaw nr 3

Opis

Przedstawiony zestaw przeznaczony jest do stosowania w instalacjach wodociągowych. Zestaw przyłączeniowy zasilania wody zimnej, głównie w domach jednorodzinnych.

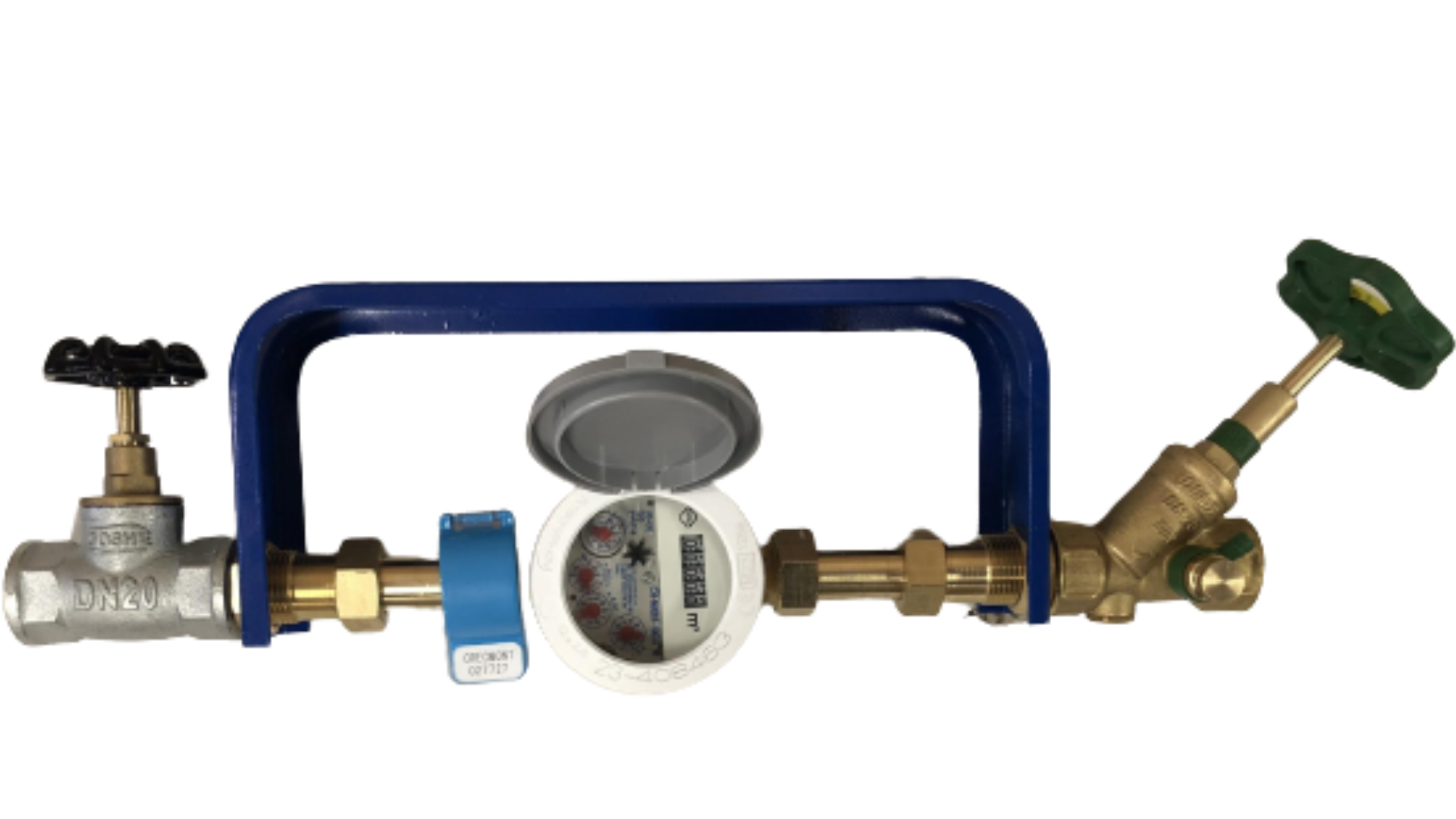

Skład oferowanego zestawu zawiera:

• • zawór mosiężny, grzybkowy, przelotowy prosty SCHLOSSER 3/4″,
  • konsola do wodomierza 1/2″ – skład: blacha konsoli (malowana proszkowo), mosiężne półśrubunki kompensacyjne konsoli (kpl-2szt.),                        uszczelki fibrowe wodomierza (kpl.-2szt.), kołki rozporowe z wkrętami i podkładkami (kpl.-2szt.),
  • wodomierz skrzydełkowy, jednostrumieniowy, suchobieżny DN15 Q3=1,6m3/h przeznaczone do pomiaru przepływu i objętości wody zimnej                o temperaturze do 30°C lub do 50°C przy maksymalnym ciśnieniu roboczym do 16 bar (PN16). Wodomierz całkowicie nowy, wyprodukowany w 2025 roku, z legalizacją do 2030 roku – produkt polski,
  • zawór mosiężny, antyskażeniowy skośny SCHLOSSER 3/4″,
  • filtr osadnikowy skośny do wody 3/4″,
  • reduktor ciśnienia tłokowy z przyłączem do manometru o przyłączach gwintowanych GW/GW 3/4″,
  • manometr axialny do 6 BAR,
  • nypel 3/4″ – 2 sztuki.

Dane techniczne wodomierza:

• • średnica nominalna: DN 15 (1/2″)
  • średnice króćców przyłączeniowych: GZ 3/4″
  • ciągły strumień objętości: Q3 = 1,6m3/h
  • maksymalny strumień objętości: Q4 = 2 m3/h
  • temperatura robocza: 30°C / 50°C woda zimna
  • ciśnienie nominalne: PN16
  • zakres pomiarowy MID: woda zimna R100– H; R50 – V.

Przedstawione zdjęcie jest poglądowe, rozmiar zestawu będzie wysłany zgodnie z opisem oferty.

Całkowita długość zestawu wynosi około 68cm.

Zestaw jest wysyłany w pojedynczych częściach, ponieważ poszczególne elementy wymagają uszczelnienia.

Pastę i pakuły można dokupić u nas w innej ofercie.

INSTRUKCJA MONTAŻU ZESTAWU:
